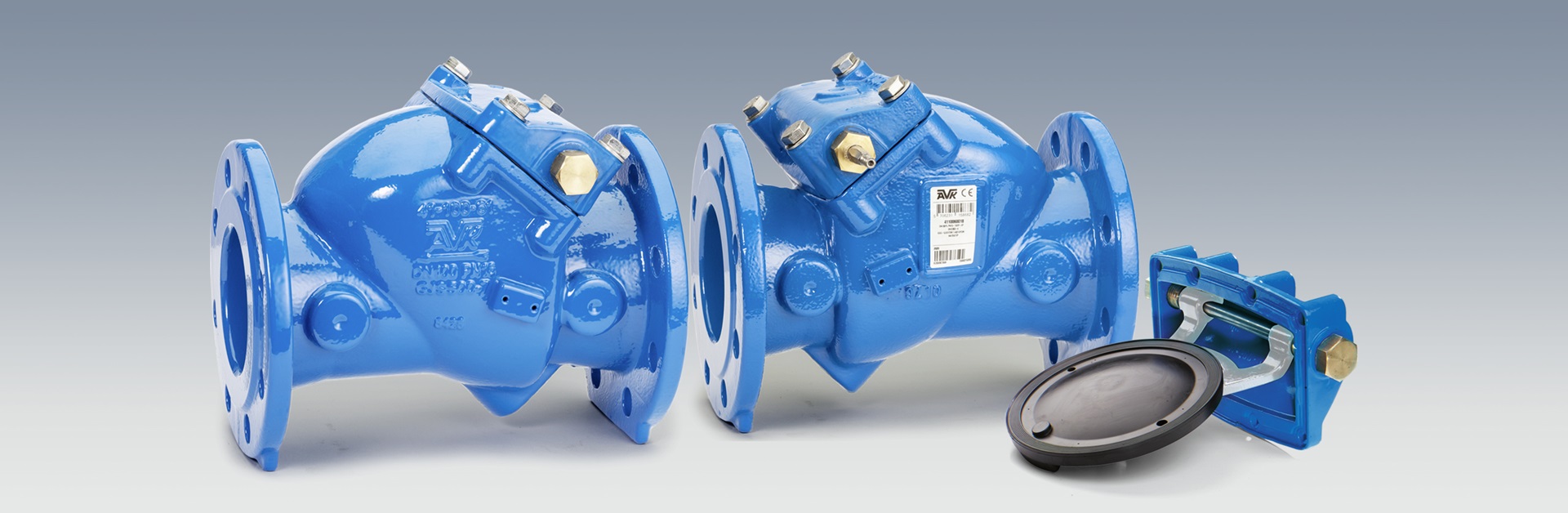

Zpětné deskové klapky
AVK nabízí deskové zpětné uzávěry (klapky) v DN 50-600 s pákou a závažím, pákou a pružinou nebo bez příslušenství. Zpětné uzávěry AVK mají velmi snadný přístup pro údržbu a lze je instalovat v horizontální i vertikální poloze.
Zpětné ventily s pákou a závažím jsou vhodné pro instalace se zvýšeným rizikem vodního rázu při standardních rychlostech.
Zpětné ventily s pákou a vnější pružinou jsou vhodné pro vysoké tlaky v potrubí, nedostatečný protitlak a pro vysoké rychlosti proudění. Při instalaci zpětného ventilu s pákou je důležité si uvědomit, že se nejedná o zcela bezúdržbovou armaturu, protože disk je nutné občas vyčistit. Páka bývá často namontována pro umožnění vizuální kontroly polohy uzávěru.
![](https://www.avkvodka.cz/-/media/websites/local-websites/avk-international/images/articles/swing-check-valve-products-from-avk.jpg?mw=970&rev&hash=8A4A7F5A577BDF0098287057B31D5098)
Zpětné uzávěry AVK
Zpětné ventily AVK jsou navrženy se pro snadnou údržbu. Odšroubováním několika šroubů lze celou sestavu víka včetně pantu a disku vyjmout z těla a provést údržbu, vyčištění celého komponentu.
Lehký kotouč z pryže EPDM s těsněním břitu a ocelovou vložkou vyžaduje k otevření a uzavření ventilu minimální sílu. Disk je namontován v nylonovém pouzdru, což mu umožňuje mírně se pohybovat jak vodorovně, tak i svisle, aby se úplně uzavřel i v případě drobných nečistot v sedadle. Sedadlo je umístěno v úhlu 20 °, což zajišťuje těsnost i při nízkém protitlaku. Závěs je vyroben z nerezové oceli a je pevně utažen kolem hřídele šrouby tak, aby se eliminovala vůle a tím se zajistila delší životnost. Tam, kde je k dispozici omezený prostor, může být kloub umístěn v opačné poloze.
V některých rozměrech je možnost uzavření klapky pomocí ručního pohybu páky. Hmotnost je nastavitelná na páce tak, aby bylo dosaženo postupného uzavření proti sedlu a optimální rychlosti zavírání tak, aby se zabránilo vodním rázům. Jako zvláštní příslušenství je k dispozici kryt zakrývající páku a závaží, jako eliminace rizika zranění. Kryt je k dispozici s koncovými spínači pro dálkové monitorování.
- Zpětné ventily AVK jsou k dispozici v provedení v DN 50-300 a v kovově těsnicí v DN 350-600.
- Konstrukce víka / disku umožňuje snadný přístup do prostoru armatury
- Disk s ocelovou vložkou je plně vulkanizovaný pryží EPDM (do DN 300) zajišťující optimální těsnící schopnost
- Lehký disk vyžaduje k otevření a uzavření ventilu minimální sílu
- Disk se může pohybovat jak ve vodorovné, tak svislé poloze
- Vřeteno je dále fixováno přídavnými šrouby pro eliminaci vůle
- Plný profil zajišťuje nízkou ztrátu hlavy
- Tvárná litina s epoxidovou povrchovou ochranou podle DIN 3476 část 1 a EN 14901
